Клапан глобле картины полной скважины основной-одиночная камера ПН10/ПН16/АНСИ 150 & АНСИ 300
Покрытие: эпоксидная смола цвет синий или красный
Ключевые слова:
Клапан глобле картины полной скважины основной-одиночная камера ПН10/ПН16/АНСИ 150 & АНСИ 300
Классификация:
Горячая линия:
Клапан глобле картины полной скважины основной-одиночная камера ПН10/ПН16/АНСИ 150 & АНСИ 300
Покрытие: эпоксидная смола цвет синий или красный

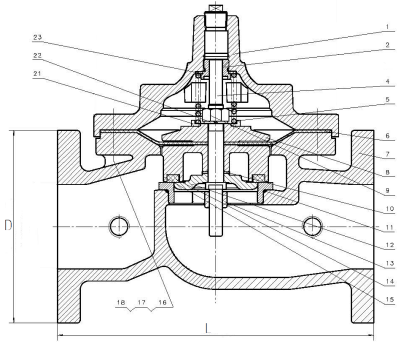

| НЕТ. | Название основных частей | Материал | |||
| 1 | Тело | Ковкий чугун | |||
| 2 | Обложка | Ковкий чугун | |||
| 3 | Обрезка | Нержавеющая сталь 316 | |||
| 4 | Диафрагма | Привет-Н. | |||
| 5 | Стебель & весна | Нержавеющая сталь | |||
| 6 | Болт & гайка | Нержавеющая сталь | |||
| 7 | Вилка | Оцинкованная сталь/SS | |||

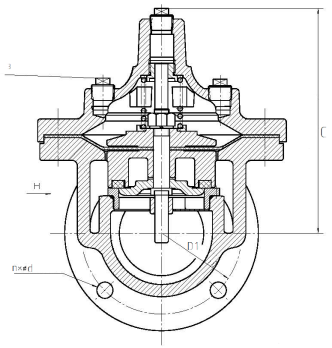

Габаритные размеры Класс 150: мм
| РАЗМЕР | Л | С | Д | Д1 | Н-изд | |||||||
| ДН40 | 215,9 | 138 | 127 | 190,5 | 4-∅ 15,9 | |||||||
| ДН50 | 238,3 | 171 | 152,4 | 120,6 | 4-∅ 19 | |||||||
| DN65 | 279,4 | 188 | 177,8 | 139,7 | 4-∅ 19 | |||||||
| DN80 | 304,8 | 205 | 190,5 | 152,4 | 4-∅ 19 | |||||||
| ДН100 | 381,0 | 268 | 228,6 | 190,5 | 8-∅ 19 | |||||||
| ДН150 | 508,0 | 330 | 279,4 | 241,3 | 8-∅ 22,2 | |||||||
| ДН200 | 644,7 | 402 | 342,9 | 298,45 | 8-∅ 22,4 | |||||||
| DN250 | 755,7 | 430 | 406,4 | 361,95 | 12-∅ 25,4 | |||||||
| ДН300 | 863,6 | 525 | 482,6 | 431,8 | 12-∅ 25,4 | |||||||
| ДН350 | 990,6 | 615 | 533,4 | 476,25 | 12-∅ 28,6 | |||||||
| ДН400 | 1051,1 | 640 | 596,9 | 539,8 | 16-∅ 28,4 | |||||||
Примечание: размер выше размеров DN400 и класса 300, пожалуйста, Контакты нас.
