Серия 13 ИСО 5752 клапан-бабочки двойного фланца эксцентричная/ЭН 558-1/серия 14
Дизайн: ЭН 593 ИСО 5752/БС Лицом к лицу: Серия 13 & серия 14 ИСО 5752/ЭН 558 Фланцевое сверло: EN1092-2 PN10/PN16.
Ключевые слова:
Серия 13 ИСО 5752 клапан-бабочки двойного фланца эксцентричная/ЭН 558-1/серия 14
Классификация:
Горячая линия:
Серия 13 ИСО 5752 клапан-бабочки двойного фланца эксцентричная/ЭН 558-1/серия 14
ПРИМЕНЕНИЕ
Канализация, морская вода, питьевая вода, надуваемый воздух, аическое етк.
СТАНДАРТЫ
Дизайн: ЭН 593 ИСО 5752/БС
Лицом к лицу: Серия 13 & серия 14 ИСО 5752/ЭН 558
Фланцевое сверло: EN1092-2 PN10/PN16.
Тестирование: EN12266-1
Испытание корпуса: PN× 1,5, испытание уплотнения: PN× 1,1
ОПЕРАЦИЯ
Шестерня, электрический и пневматический привод и т. Д.
| ПУНКТ | ИМЯ | МАТЕРИАЛ | |
| 1 | Тело | Ковкий чугун | |
| 2 | Сиденье кузова | СС304/СС316 | |
| 3 | Герметизация диска | Нержавеющая сталь | |
| 4 | Диск | Пластичная эпоксидная смола Эрон | |
| 5 | Пин | Нержавеющая сталь | |
| 6 | Стебель | Нержавеющая сталь | |
| 7 | Втулка | F4/Сталь | |

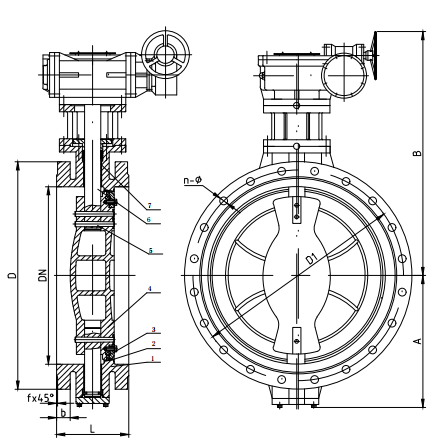

Габаритные размеры фланца EN1092-2 PN16 (единица измерения: мм)
| Ду: мм | Л | А | В | F× 45 ° | фD | фD1 | n1-фd1 | Б | |
| Серия 13 | Серия 14 | ||||||||
| 200 | 152 | 230 | 182 | 489 | 3 | 340 | 295 | 12-23 | 20 |
| 250 | 165 | 250 | 219 | 565 | 3 | 405 | 355 | 12-28 | 22 |
| 300 | 178 | 270 | 244 | 690 | 4 | 460 | 410 | 12-28 | 24,5 |
| 350 | 190 | 290 | 283 | 715 | 4 | 520 | 470 | 16-28 | 26,5 |
| 400 | 216 | 310 | 312 | 763 | 4 | 580 | 525 | 16-31 | 28 |
| 450 | 222 | 330 | 344 | 786 | 4 | 640 | 585 | 20-31 | 30 |
| 500 | 229 | 350 | 381 | 882 | 4 | 715 | 650 | 20-34 | 31,5 |
| 600 | 267 | 390 | 451 | 987 | 5 | 840 | 770 | 20-37 | 36 |
| 700 | 292 | 430 | 526 | 1048 | 5 | 910 | 840 | 24-37 | 39,5 |
| 800 | 318 | 470 | 581 | 1097 | 5 | 1025 | 950 | 24-41 | 43 |
| 900 | 330 | 510 | 643 | 1197 | 5 | 1125 | 1050 | 28-41 | 46,5 |
| 1000 | 410 | 550 | 722 | 1273 | 5 | 1255 | 1170 | 28-44 | 50 |
| 1200 | 470 | 630 | 840 | 1484 | 5 | 1485 | 1390 | 32-50 | 57 |
Примечание: размер выше размеров DN1200, пожалуйста, Контакты нас.
