Серия 20 ИСО 5752 клапан-бабочки вафли концентрическая/ЭН 558-1
Дизайн: ЭН 593/АПИ 609 ИСО 5752/БС Лицом к лицу: Серия 20 ИСО 5752/ЭН 558 Фланцевое сверло: EN1092-2 PN10/PN16/ANSI 150 # и т. Д.
Ключевые слова:
Серия 20 ИСО 5752 клапан-бабочки вафли концентрическая/ЭН 558-1
Классификация:
Горячая линия:
Серия 20 ИСО 5752 клапан-бабочки вафли концентрическая/ЭН 558-1
ПРИМЕНЕНИЕ
Канализация, морская вода, питьевая вода, надуваемый воздух, аическое етк.
СТАНДАРТЫ
Дизайн: ЭН 593/АПИ 609 ИСО 5752/БС
Лицом к лицу: Серия 20 ИСО 5752/ЭН 558
Фланцевое сверло: EN1092-2 PN10/PN16/ANSI 150 # и т. Д.
Верхний фланец: ISO 5211
Тестирование: EN12266-1/API 598
Испытание корпуса: PN× 1,5, испытание уплотнения: PN× 1,1
ОПЕРАЦИЯ
Рычаг, шестерня, электрическое и пневматическое актуатр етк.
| ПУНКТ | ИМЯ | МАТЕРИАЛ | |
| 1 | ТЕЛО | ДИ/ДСП/СС | |
| 2 | ДИСК | ДИ/СС/Ал-бронза | |
| 3 | СТЕМ | СС/монель | |
| 4 | СИДЕНЬЕ | ЭПДМ/НБР/ВИТОН/ПТФЭ | |
| 5 | ВТУЛКА | ПТФЭ/БРОНЗА | |
| 6 | О КОЛЬЦО | НБР | |
| 7 | ПИН | Нержавеющая сталь | |

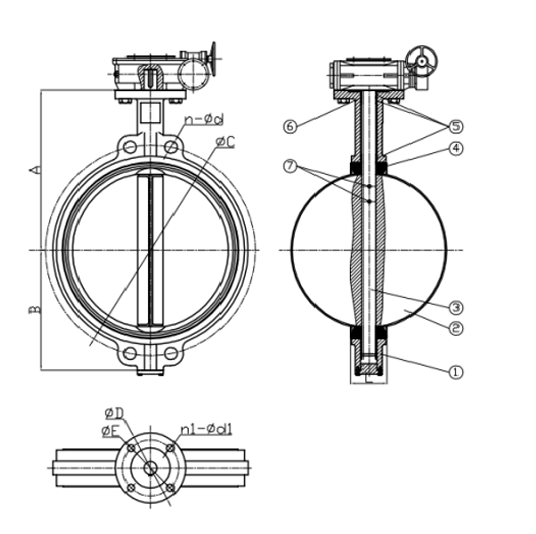

Габаритные размеры фланца EN1092-2 PN16 (единица измерения: мм)
| Ду: мм | Л | А | В | ФК | Н-фд | фD | фE | n1-фd1 |
| 50 | 43 | 146 | 80 | 125 | 4-19 | 65 | 50 | 4-8 |
| 65 | 46 | 154 | 76 | 145 | 4-19 | 65 | 50 | 4-8 |
| 80 | 46 | 164 | 99 | 160 | 8-19 | 65 | 50 | 4-8 |
| 100 | 52 | 173 | 110 | 180 | 8-19 | 90 | 70 | 4-10 |
| 125 | 56 | 190 | 125 | 210 | 8-19 | 90 | 70 | 4-10 |
| 150 | 56 | 206 | 139 | 240 | 8-23 | 90 | 70 | 4-10 |
| 200 | 60 | 238 | 172 | 295 | 12-23 | 125 | 102 | 4-12 |
| 250 | 68 | 268 | 205 | 355 | 12-28 | 125 | 102 | 4-12 |
| 300 | 78 | 315 | 245 | 410 | 12-28 | 125 | 102 | 4-12 |
| 350 | 78 | 368 | 267 | 470 | 16-28 | 125 | 102 | 4-12 |
| 400 | 216 | 400 | 309 | 525 | 16-31 | 175 | 140 | 4-18 |
| 450 | 222 | 422 | 328 | 585 | 20-31 | 175 | 140 | 4-18 |
| 500 | 229 | 480 | 361 | 650 | 20-34 | 175 | 140 | 4-18 |
| 600 | 267 | 562 | 459 | 770 | 20-37 | 210 | 165 | 4-22 |
| 700 | 292 | 624 | 520 | 840 | 24-37 | 300 | 254 | 8-18 |
| 800 | 318 | 672 | 591 | 950 | 24-41 | 300 | 254 | 8-18 |
| 900 | 330 | 720 | 656 | 1050 | 28-41 | 300 | 254 | 8-18 |
| 1000 | 410 | 800 | 722 | 1170 | 28-44 | 300 | 254 | 8-18 |
| 1200 | 470 | 940 | 844 | 1390 | 32-50 | 350 | 298 | 8-22 |
Примечание: размер выше размеров DN1200, пожалуйста, Контакты нас.
