Луг концентрический клапан-бабочка ИСО 5752/ЭН 558-1 серии 20
Дизайн: ЭН 593/АПИ 609 ИСО 5752/БС Лицом к лицу: Серия 20 ИСО 5752/ЭН 558 Фланцевое сверло: EN1092-2 PN10/PN16/ANSI 150 # и т. Д.
Ключевые слова:
Луг концентрический клапан-бабочка ИСО 5752/ЭН 558-1 серии 20
Классификация:
Горячая линия:
Луг концентрический клапан-бабочка ИСО 5752/ЭН 558-1 серии 20
ПРИМЕНЕНИЕ
Канализация, морская вода, питьевая вода, надуваемый воздух, аическое етк.
СТАНДАРТЫ
Дизайн: ЭН 593/АПИ 609 ИСО 5752/БС
Лицом к лицу: Серия 20 ИСО 5752/ЭН 558
Фланцевое сверло: EN1092-2 PN10/PN16/ANSI 150 # и т. Д.
Верхний фланец: ISO 5211
Тестирование: EN12266-1/API 598
Испытание корпуса: PN× 1,5, испытание уплотнения: PN× 1,1
ОПЕРАЦИЯ
Рычаг, шестерня, электрическое и пневматическое актуатр етк.

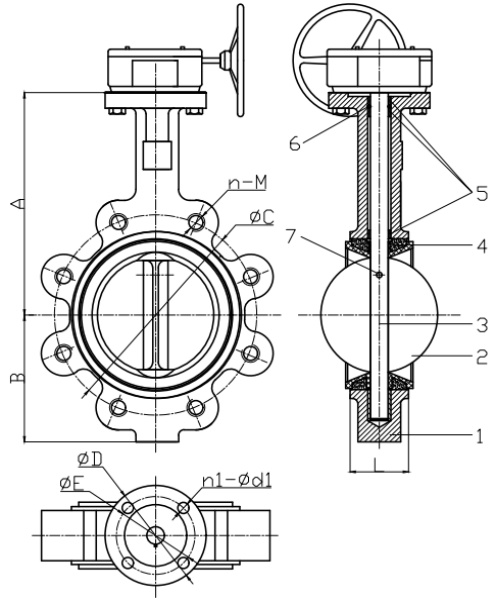

| ПУНКТ | ИМЯ | МАТЕРИАЛ | |
| 1 | ТЕЛО | ДИ/ДСП/СС | |
| 2 | ДИСК | ДИ/СС/Ал-бронза | |
| 3 | СТЕМ | СС/монель | |
| 4 | СИДЕНЬЕ | ЭПДМ/НБР/ВИТОН/ПТФЭ | |
| 5 | ВТУЛКА | ПТФЭ/БРОНЗА | |
| 6 | О КОЛЬЦО | НБР | |
| 7 | ПИН | Нержавеющая сталь | |
Габаритные размеры фланца EN1092-2 PN16 (единица измерения: мм)
| Ду: мм | Л | А | В | ФК | Н-м | фD | фE | n1-фd1 |
| 50 | 43 | 161 | 80 | 125 | 4-M16 | 65 | 50 | 4-8 |
| 65 | 46 | 175 | 89 | 145 | 4-M16 | 65 | 50 | 4-8 |
| 80 | 46 | 181 | 95 | 160 | 8-M16 | 65 | 50 | 4-8 |
| 100 | 52 | 200 | 114 | 180 | 8-M16 | 90 | 70 | 4-10 |
| 125 | 56 | 213 | 127 | 210 | 8-M16 | 90 | 70 | 4-10 |
| 150 | 56 | 226 | 139 | 240 | 8-M20 | 90 | 70 | 4-10 |
| 200 | 60 | 260 | 175 | 295 | 12-М20 | 125 | 102 | 4-12 |
| 250 | 68 | 292 | 203 | 355 | 12-М24 | 125 | 102 | 4-12 |
| 300 | 78 | 337 | 242 | 410 | 12-М24 | 125 | 102 | 4-12 |
| 350 | 78 | 368 | 267 | 470 | 16-М24 | 125 | 102 | 4-12 |
| 400 | 216 | 400 | 309 | 525 | 16-М27 | 175 | 140 | 4-18 |
| 450 | 222 | 422 | 328 | 585 | 20-М27 | 175 | 140 | 4-18 |
| 500 | 229 | 480 | 361 | 650 | 20-М30 | 175 | 140 | 4-18 |
| 600 | 267 | 562 | 459 | 770 | 20-М33 | 210 | 165 | 4-22 |
Примечание: размер выше размеров DN600, пожалуйста, Контакты нас.
