Двойной фланец концентрический клапан-бабочка ISO 5752/EN 558-1 серии 13
Дизайн: ЭН 593/АПИ 609 ИСО 5752/БС Лицом к лицу: Серия 13 ИСО 5752/ЭН 558 Фланцевое сверло: EN1092-2 PN10/PN16/ANSI 150 # и т. Д.
Ключевые слова:
Двойной фланец концентрический клапан-бабочка ISO 5752/EN 558-1 серии 13
Классификация:
Горячая линия:
Двойной фланец концентрический клапан-бабочка ISO 5752/EN 558-1 серии 13
ПРИМЕНЕНИЕ
Канализация, морская вода, питьевая вода, надуваемый воздух, аическое етк.
СТАНДАРТЫ
Дизайн: ЭН 593/АПИ 609 ИСО 5752/БС
Лицом к лицу: Серия 13 ИСО 5752/ЭН 558
Фланцевое сверло: EN1092-2 PN10/PN16/ANSI 150 # и т. Д.
Верхний фланец: ISO 5211
Тестирование: EN12266-1/API 598
Испытание корпуса: PN× 1,5, испытание уплотнения: PN× 1,1
ОПЕРАЦИЯ
Рычаг, шестерня, электрическое и пневматическое актуатр етк.

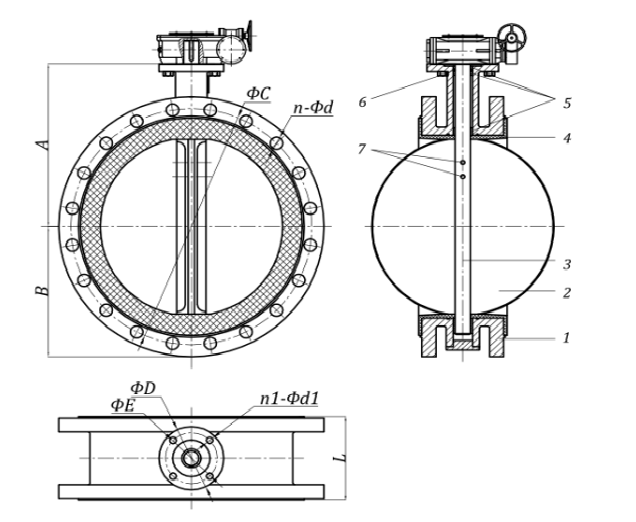

| ПУНКТ | ИМЯ | МАТЕРИАЛ | |
| 1 | ТЕЛО | ДИ/ДСП/СС | |
| 2 | ДИСК | ДИ/СС/Ал-бронза | |
| 3 | СТЕМ | СС/монель | |
| 4 | СИДЕНЬЕ | ЭПДМ/НБР/ВИТОН | |
| 5 | ВТУЛКА | ПТФЭ/БРОНЗА | |
| 6 | О КОЛЬЦО | НБР | |
| 7 | ПИН | Нержавеющая сталь | |
Габаритные размеры фланца EN1092-2 PN16 (единица измерения: мм)
| Ду: мм | Л | А | В | ФК | Н-фд | фD | фE | n1-фd1 |
| 50 | 108 | 120 | 80 | 125 | 4-19 | 65 | 50 | 4-8 |
| 65 | 112 | 130 | 75 | 145 | 4-19 | 65 | 50 | 4-8 |
| 80 | 114 | 145 | 90 | 160 | 8-19 | 65 | 50 | 4-8 |
| 100 | 127 | 165 | 115 | 180 | 8-19 | 90 | 70 | 4-10 |
| 125 | 140 | 180 | 110 | 210 | 8-19 | 90 | 70 | 4-10 |
| 150 | 140 | 190 | 150 | 240 | 8-23 | 90 | 70 | 4-10 |
| 200 | 152 | 240 | 160 | 295 | 12-23 | 125 | 102 | 4-12 |
| 250 | 165 | 260 | 195 | 355 | 12-28 | 125 | 102 | 4-12 |
| 300 | 178 | 300 | 220 | 410 | 12-28 | 125 | 102 | 4-12 |
| 350 | 190 | 330 | 245 | 470 | 16-28 | 125 | 102 | 4-12 |
| 400 | 216 | 370 | 267 | 525 | 16-31 | 175 | 140 | 4-18 |
| 450 | 222 | 400 | 300 | 585 | 20-31 | 175 | 140 | 4-18 |
| 500 | 229 | 500 | 390 | 650 | 20-34 | 175 | 140 | 4-18 |
| 600 | 267 | 525 | 425 | 770 | 20-37 | 210 | 165 | 4-22 |
| 700 | 292 | 580 | 480 | 840 | 24-37 | 300 | 254 | 8-18 |
| 800 | 318 | 630 | 575 | 950 | 24-41 | 300 | 254 | 8-18 |
| 900 | 330 | 690 | 560 | 1050 | 28-41 | 300 | 254 | 8-18 |
| 1000 | 410 | 745 | 637 | 1170 | 28-44 | 300 | 254 | 8-18 |
| 1200 | 470 | 925 | 775 | 1390 | 32-50 | 350 | 298 | 8-22 |
| 1400 | 530 | 1000 | 900 | 1590 | 36-50 | 415 | 356 | 8-32 |
| 1600 | 600 | 1150 | 1020 | 1820 | 40-57 | 415 | 356 | 8-32 |
Примечание: размер выше размеров DN1600, пожалуйста, Контакты нас.
