Поднимающийся стержень упругой седовой вентиль-OS & Y DIN 3202 F4/F5/BS 5163/AWWA C509/AS 26. 38. 2
Din3352/bs5163/AWWA C509/US 2638,2 Лицом к лицу ДИН 3202 Ф4/Ф5/БС 5163/АНСИ Б16.10/АС 2638,2
Ключевые слова:
Поднимающийся стержень упругой седовой вентиль-OS & Y DIN 3202 F4/F5/BS 5163/AWWA C509/AS 26. 38. 2
Классификация:
Горячая линия:
Поднимающийся стержень упругой седовой вентиль-OS & Y DIN 3202 F4/F5/BS 5163/AWWA C509/AS 26. 38. 2
Конструкция клапана
Din3352/bs5163/AWWA C509/US 2638,2
Лицом к лицу
ДИН 3202 Ф4/Ф5/БС 5163/АНСИ Б16.10/АС 2638,2
Фланцевое соединение
ЭН 1092-2 ПН10/ПН16/АНСИ 150 #/АС 2129
Таблица E
Эксплуатация
Маховик/верхняя часть крышки/коническая шестерня/электрический привод
Дополнительные Дополнительно
Индикатор положения
Расширение шпинделя/Т ключ

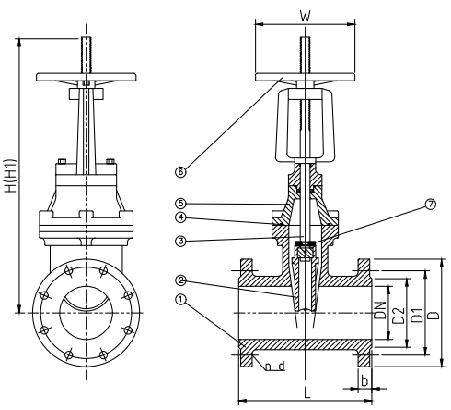

| НЕТ. | Имя | Материал | |||
| 1 | Тело | Ковкий чугун | |||
| 2 | Клин | Ковкий чугун EPDM | |||
| 3 | Стебель | Нержавеющая сталь | |||
| 4 | Баскетбол | СКЭП/НБР | |||
| 5 | Капот | Ковкий чугун | |||
| 6 | Ручное колесо | Ковкий чугун | |||
| 7 | Заднее уплотнение | СКЭП/НБР | |||
Габаритные размеры PN16: мм
| РАЗМЕР | Л | Д | Д1 | Д2 | Б | Н | Д | H | Н1 | Вт | |||
| Дин Ф4 | БС 5163 | Дин Ф5 | |||||||||||
| ДН40 | 140 | 165 | 240 | 150 | 110 | 88 | 17 | 4 | 18 | 280 | 340 | 160 | |
| ДН50 | 150 | 178 | 250 | 165 | 125 | 102 | 18 | 4 | 18 | 300 | 360 | 160 | |
| DN65 | 170 | 190 | 270 | 185 | 145 | 122 | 18 | 4 | 18 | 345 | 405 | 160 | |
| DN80 | 180 | 203 | 280 | 200 | 160 | 138 | 18 | 8 | 18 | 390 | 450 | 200 | |
| ДН100 | 190 | 229 | 300 | 220 | 180 | 158 | 19 | 8 | 18 | 430 | 490 | 200 | |
| ДН125 | 200 | 254 | 325 | 250 | 210 | 188 | 19 | 8 | 18 | 510 | 590 | 260 | |
| ДН150 | 210 | 267 | 350 | 285 | 240 | 212 | 19 | 8 | 22 | 565 | 645 | 260 | |
| ДН200 | 230 | 292 | 400 | 340 | 295 | 268 | 22 | 12 | 22 | 680 | 760 | 320 | |
| DN250 | 250 | 330 | 450 | 405 | 355 | 320 | 22 | 12 | 26 | 820 | 900 | 400 | |
| ДН300 | 270 | 356 | 500 | 460 | 410 | 378 | 26 | 12 | 26 | 930 | 1010 | 460 | |
| ДН350 | 290 | 381 | 550 | 520 | 470 | 438 | 28 | 16 | 26 | 1020 | 1100 | 460 | |
| ДН400 | 310 | 406 | 600 | 580 | 525 | 490 | 30 | 16 | 30 | 1100 | 1180 | 460 | |
| DN450 | 330 | 432 | 650 | 640 | 585 | 548 | 30 | 20 | 30 | 1180 | 1260 | 560 | |
| ДН500 | 350 | 457 | 700 | 715 | 650 | 610 | 32 | 20 | 33 | 1250 | 1330 | 650 | |
| DN600 | 390 | 508 | 800 | 840 | 770 | 725 | 36 | 20 | 36 | 1370 | 1450 | 650 | |
Примечание: размер выше размеров DN600, пожалуйста, Контакты нас.
