Вафельный одиночный пластинчатый обратный клапан
Вафельный одиночный пластинчатый обратный клапан пластинчатый обратный клапан
Ключевые слова:
Вафельный одиночный пластинчатый обратный клапан
Классификация:
Горячая линия:
Вафельный одиночный пластинчатый обратный клапан

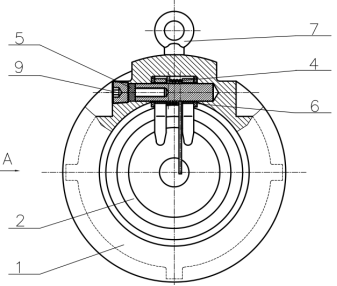

| НЕТ. | Имя | Материал | |||
| 1 | Тело | КИ/ОД | |||
| 2 | Диск | Нержавеющая сталь | |||
| 3 | Стебель | Нержавеющая сталь | |||
| 4 | Весна | Нержавеющая сталь | |||
| 5 | Шим | НБР | |||
| 6 | Шайба | F4 | |||
| 7 | Болт с проушиной | Оцинкованная сталь | |||
| 8 | Уплотнительное кольцо | НБР | |||
| 9 | Вилка | Углеродистая сталь/SS | |||

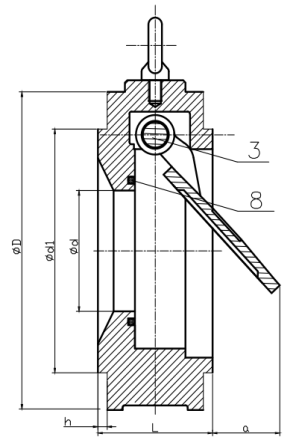

Габаритные размеры PN16: мм
| РАЗМЕР | Л | H | A | ΦD | Φd1 | ΦD | КВ | Вес: кг | ||||
| ДН50 | 44,5 | 2 | 29 | 33 | 82 | 102 | 53 | 1,55 | ||||
| DN65 | 48 | 2 | 30 | 47 | 100 | 121 | 63 | 2,3 | ||||
| DN80 | 51 | 2 | 56 | 52 | 120 | 134 | 146 | 2,8 | ||||
| ДН100 | 57 | 2 | 75 | 76 | 155 | 172 | 242 | 4,65 | ||||
| ДН150 | 70 | 2 | 114 | 121 | 200 | 220 | 877 | 8,5 | ||||
| ДН200 | 73 | 2 | 156 | 168 | 260 | 277 | 1420 | 14,2 | ||||
| DN250 | 79 | 2 | 187 | 194 | 300 | 337 | 2130 | 25 | ||||
| ДН300 | 86 | 2 | 222 | 241 | 380 | 407 | 3215 | 36,5 | ||||
