Стандарты ИСО 5752 задерживающего клапана плиты вафли двойные/EN558-1/АПИ 594
Серия 16/АПИ 594 ИСО 5752/ЭН 558-1 Фланцевое соединение EN 1092-2 PN10/PN16/BS 10 Таблица D &
Ключевые слова:
Стандарты ИСО 5752 задерживающего клапана плиты вафли двойные/EN558-1/АПИ 594
Классификация:
Горячая линия:
Стандарты ИСО 5752 задерживающего клапана плиты вафли двойные/EN558-1/АПИ 594
Лицом к лицу
Серия 16/АПИ 594 ИСО 5752/ЭН 558-1
Фланцевое соединение
EN 1092-2 PN10/PN16/BS 10 Таблица D &
Таблица Э/ДЖИС 10 К/АНСИ 150

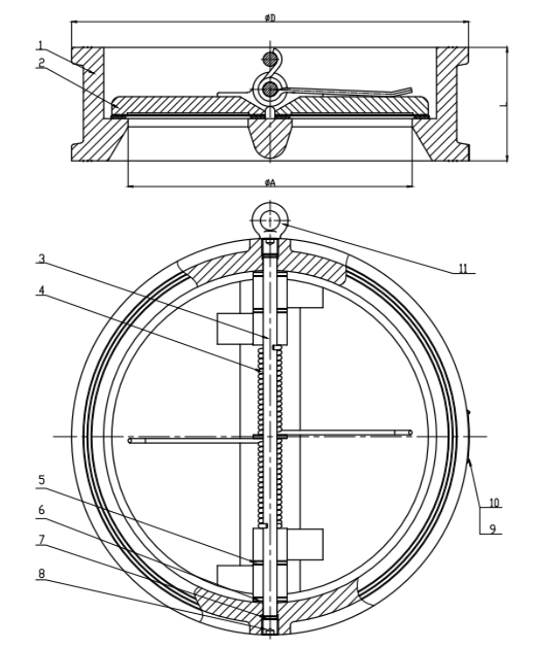

| НЕТ. | Имя | Материал | |||
| 1 | Сиденье кузова | Ковкий чугун EPDM | |||
| 2 | Диск | Дуктильный утюг/СС | |||
| 3 | Стебель | Нержавеющая сталь | |||
| 4 | Весна | Нержавеющая сталь | |||
| 5 | Шайба | F4 | |||
| 6 | Дисковая шайба | F4 | |||
| 7 | Уплотнительная прокладка | СКЭП/НБР | |||
| 8 | Винт | Углеродистая сталь | |||
| 9 | Паспортная табличка | Алюминий/SS | |||
| 10 | Заклепка | ML2 | |||
| 11 | Болт с проушиной | Углеродистая сталь | |||
Габаритные размеры PN16: мм
| РАЗМЕР | Л | ΦА | ΦD | |||||||||
| ЭН 558-16 | PN10 | PN16 | АНСИ 150 | Это 10 К | БС 10 Д | BS10 E | ||||||
| ДН50 | 43 | 65 | 107 | 107 | 103 | 101 | 107 | 107 | ||||
| DN65 | 46 | 80 | 127 | 127 | 120 | 121 | 127 | 127 | ||||
| DN80 | 64 | 94 | 142 | 142 | 133 | 131 | 127 | 127 | ||||
| ДН100 | 64 | 117 | 162 | 162 | 171 | 157 | 161 | 161 | ||||
| ДН125 | 70 | 145 | 192 | 192 | 192 | 187 | 192 | 192 | ||||
| ДН150 | 76 | 170 | 218 | 218 | 218 | 218 | 213 | 213 | ||||
| ДН200 | 89 | 224 | 273 | 273 | 276 | 267 | 270 | 270 | ||||
| DN250 | 114 | 265 | 328 | 328 | 336 | 330 | 334 | 334 | ||||
| ДН300 | 114 | 310 | 378 | 382 | 406 | 375 | 380 | 380 | ||||
| ДН350 | 127 | 360 | 438 | 442 | 447 | 420 | 442 | 442 | ||||
| ДН400 | 140 | 410 | 487 | 494 | 511 | 483 | 492 | 492 | ||||
| DN450 | 152 | 450 | 537 | 554 | 546 | 538 | 554 | 554 | ||||
| ДН500 | 152 | 505 | 592 | 616 | 603 | 593 | 615 | 615 | ||||
| DN600 | 178 | 624 | 694 | 733 | 714 | 697 | 725 | 723 | ||||
Примечание: размер выше DN600 или требуется стандарт API 594, пожалуйста, Контакты нас.
