Мембранный клапан типа Weir-WT (с резиновой подкладкой и без подкладки)
Можно выбрать резину подкладки и материалы диафрагмы Мягкий натуральный каучук/EPDM/бутил/жесткий натуральный каучук NBR/неопрен/Hypalon/Viton и т. Д.
Ключевые слова:
Мембранный клапан типа Weir-WT (с резиновой подкладкой и без подкладки)
Классификация:
Горячая линия:
Мембранный клапан типа Weir-WT (с резиновой подкладкой и без подкладки)
Применение
Обработка воды
Горнодобывающая промышленность
Химические вещества
Производство
Конструкция клапана
BS5156/DIN3202
Фланцевое соединение
БС4504/АНСИ 150/АС 2129
Таблица D/Таблица E/JIS 10K
Можно выбрать резину подкладки и материалы диафрагмы
Мягкий натуральный каучук/EPDM/бутил/жесткий натуральный каучук NBR/неопрен/Hypalon/Viton и т. Д.

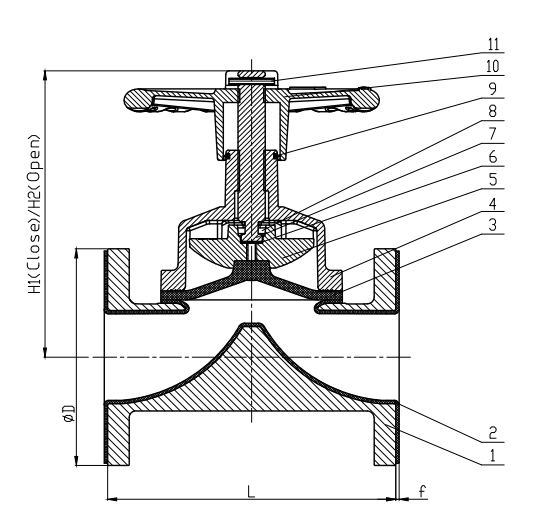

| Нет | Имя | Кты. | Материя |
| 1 | Тело | 1 | Ковкий чугун |
| 2 | Подкладка резиновая | 1 | Бутил |
| 3 | Диафрагма | 1 | Бутил |
| 4 | Капот | 1 | Ковкий чугун |
| 5 | Компрессор | 1 | Ковкий чугун |
| 6 | Прокладка | 1 | Смазка во время |
| 7 | Шпиндель | 1 | СС304 |
| 8 | Пин | 1 | 45 # сталь |
| 9 | Откидное уплотнение | 1 | СКЭП |
| 10 | Ручное колесо | 1 | Ковкий чугун |
| 11 | Пружинный штифт | 1 | 45 # stee |
Габаритные размеры: мм
| РАЗМЕР | ДН25 | DN32 | ДН40 | ДН50 | DN65 | DN80 | ДН100 | ДН125 | ДН150 | ДН200 | DN250 | ДН300 |
| Н1 | 100 | 127 | 136 | 151 | 183 | 198 | 266 | 319 | 380 | 506 | 598 | 698 |
| Н2 | 112 | 144 | 156 | 177 | 213 | 273 | 320 | 386 | 453 | 626 | 734 | 778 |
| ΦD | 117 | 115 | 140 | 155 | 185 | 191 | 229 | 250 | 280 | 340 | 395 | 445 |
| Л | 127 | 146 | 159 | 190 | 216 | 254 | 305 | 356 | 406 | 521 | 635 | 749 |
| F | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 |
